油纸电容式变压器套管产品
1. 概述
油纸电容式变压器套管用于高压变压器中引导高压导线穿过变压器的箱壳,作为导电部分支持物和对地绝缘用。
我公司开发制造的10kV~252kV系列油纸电容式套管其绝缘性能、机械性能均符合GB4109-1999《高压套管技术条件》和国际电工委员会IEC137的标准要求,具有电气绝缘性能可靠、机械强度高、使用安装方便等特点。
我公司还可根据用户的特殊需要,开发制造各种用途的套管,满足用户的技术要求。
2. 结构
油纸电容式变压器套管由油枕、瓷套、电容芯子、连接法兰和均压球等组成。电容芯子是套管的主绝缘,它是在套管的中心导管外包绕铝箔作为极板、油浸电缆纸作为级间介质组成的串联同轴圆柱电容器,由于电容芯子的作用可使套管的径向和轴向电场分布均匀。电容芯子经过严格的真空干燥处理,除去内部空气与水份,并用高质量的变压器油进行真空浸渍。
油纸电容式套管为全密封结构,每一只套管装配后都经0.2Mpa气体压力下的水浴法密封试验和高真空下的泄漏率检查,可保证套管的耐久使用寿命。部分型号的套管还可以采用胶装、机械卡装结构来提高产品的弯曲耐受负荷。
套管的头部油枕,设有观查油位变化的油表,可对套管内油在温度、压力变化时进行补偿。套管的安装法兰处设有取油装置和测量端子。取油装置供汲取套管内油样之用,测量端子与安装法兰绝缘,可供套管介损和局放测量之用。运行时经接地帽与安装法兰联接并接地。
套管与变压器高压引线的连接为穿缆式和导杆载流式两种形式,一般情况下当电流≥2500A时为导杆载流式,其余套管为穿缆式。
油纸电容式变压器套管的外绝缘大多情况下为以下两种污秽等级:
     a) 最小公称爬电比距 25mm/ kV
     b) 最小公称爬电比距 31mm/ kV
其它的爬电比距可根据用户需要进行制造。
3. 使用条件
安装套管的周围环境温度:
     (Ⅰ)+40~-25℃
     (Ⅱ)+40~-45℃
海拔高度与污秽等级:海拔高度不超过3000m。耐污型套管可用于规定的污秽地区。
安装状态:套管安装后,其轴线与铅垂线之间允许有0~30°夹角。

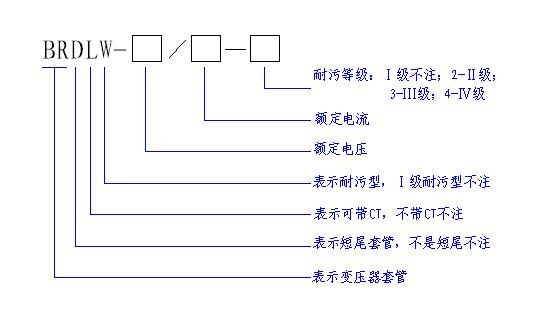

4. 套管的型号含义
注:型号最后有TH时,表示该套管为湿热带地区用。
5. 套管技术参数
额 定 电 压
Ur |
标称电压 Un |
1 min 工频耐受电压 (有效值) |
雷电冲击耐受电压 (峰值) |
额定电压下局放量pC不大于 | 1.05/Ur电压下介损值tanδ不大于 | 弯曲耐受负荷N | 0.2±0.01 MPa 表压下密封试验60min | ||||
≤ 800 A |
1000 ~ 1600 A |
2000 ~ 2500 A |
|||||||||
内绝缘 | 外绝缘 (干、湿) |
全波 | 截波 | ||||||||
72.5 | 66 | 147-160 | 140 | 325 | 374 | 10 | 0.006 | 1250 | 1250 | 2000 | 不渗漏 |
126 | 110 | 230 | 220 | 550 | 633 | 10 | 0.006 | 1250 | 1600 | 2500 | 不渗漏 |
145 | 145 | 275 | 275 | 650 | 748 | 10 | 0.006 | 1250 | 1600 | 2500 | 不渗漏 |
252 | 220 | 460 | 435 | 950 | 1093 | 10 | 0.006 | 1250 | 1600 | 2500 | 不渗漏 |
6. 套管内变压器油控制标准
项目 | 标准数值 | 试验方法 | |
介质损失角tanδ(90℃)% | (35~145 kV级) ≤ 0.5 (170~252 kV级)≤ 0.4 |
GB/T 5654 | |
耐压值(kV)不小于 | 50(35~145 kV级) 55(170~252 kV级) |
GB/T 4109 | |
含水量 H2O(ppm) | (35~145 kV级) ≤ 15 (170~252 kV级)≤ 12 |
GB/T 4109 | |
油中溶解气体含量(ppm) | 乙炔 C2H2 | 无 | GB/T 7252 |
总烃 ∑C | ≤10 | GB/T 7252 | |
氢 H2 | ≤50 | GB/T 7252 |
7. 订货须知
a) 订货时须写明套管的名称、型号、产品代号及爬电比距。
b) 如有特殊技术要求时,可在订货时提出、商定。
8. 外形主要结构尺寸:
详见产品样本中图表。点击此处下载(20M PDF格式文件)
产品样本
点击此处下载(20M PDF格式文件)
可在浏览器中直接打开,或鼠标右键另存
